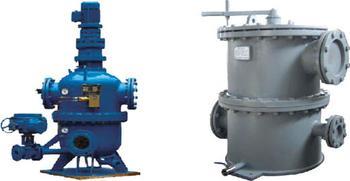

工業濾水器
一、用途
反沖式工業濾水器安裝在電站、化工、印染、造紙等各種行業的供用水管道上，主要適用于Dg500mm以下的管道，從而可代替二次濾網，節約開支，并具有如下優點；
1、結構緊湊，占有空間位置小，安裝布置靈活方便，有標準結構供用戶選用，也可按用戶的現場布置條件進行專門設計。
2、排污效果好：該產品設計采用固定分格網芯、分區局部強化反沖洗和步進旋轉排污斗的新型結構。
3、運行水阻小，過濾的流量大精度高。

二、結構
本濾水器是由 ①轉動抽 ②定位桿 ③支架殼體 ④網芯 ⑤進水口 ⑥出水口 ⑦排污口等組成。
一般水質為淡水型的，濾網和內部主要部件為不銹鋼材質。海水等強酸堿型的建議接觸介質的部件采用特殊不銹鋼材質。
三、工作原理
濾水器接入管道系統后，水就會從進水口進入濾水器，過濾后的水從出水口流出，當水中雜質通過網芯時，由于體積大于網芯孔，而衩截留在網芯上，當聚積到一定數量時，即造成進水口和出水口有一定壓差。這時可轉動網芯進行輪次自動反沖洗，使水流垂直沖刷濾網內的污物，排污迅速?gòu)氐�；因網芯結構獨特，避免了相鄰正向水流的干擾，雜質將會全部從排污口自行排出。如此循環往復。
如用戶選型為電動濾水器，則當雜質聚積到一定數量時，利用冷卻水進出水管之間差壓信號來開啟電動排污閥，對附著在網芯內側壁面上的雜質污物反向沖洗，經由排污斗、排污管路和排污閥門排入冷卻水出水管中。排污斗步一進旋轉，依次對準球面網芯每一分格壁面，進行反沖洗。
本反沖工業濾水器可替代二次濾網的小型濾水器，可任意選定精度，且體積小，造價低，一般情況下，不須增加動力源，只需采用手動，手柄按產品上所標的定點位置依次轉動，濾水器內部的幾個過濾室可逐一清洗，從而達到自動反沖過濾水中雜質的目的。電控系統操作模式分為自動控制模式、手動控制模式和調試模式三種。
四、技術參數
規格型號 |
接管通徑 |
排污口通徑 |
過濾精度 |
材質 |
LS—50 |
DN50 |
DN50 |
1~10mm |
筒體：Q235
濾網：不銹鋼304 |
LS—65 |
DN65 |
DN50 |
LS—80 |
DN80 |
DN50 |
LS—100 |
DN100 |
DN50 |
LS—150 |
DN150 |
DN50 |
LS—200 |
DN200 |
DN80 |
LS—250 |
DN250 |
DN100 |
LS—300 |
DN300 |
DN100 |
LS—400 |
DN400 |
DN100 |
LS—500 |
DN500 |
DN100 |
LS—600 |
DN600 |
DN100 |
LS—700 |
DN700 |
DN150 |
LS—800 |
DN800 |
DN200 |
LS—900 |
DN900 |
DN200 |
LS-1000 |
DN1000 |
DN300 |
LS-1200 |
DN1200 |
DN400 |
五、安裝及注意事項
1）工業濾水器可臥式安裝在凝汽器進口，也可安裝在循環泵出口，其效果相同。
2）濾網進口直管段長度應大于循環水管道直徑。
3）安裝時不可傾斜，連接要牢固。
4）濾網與凝汽器循環水管進口間距保持100mm以上，并在濾網與凝汽器之間加裝補償節，便于檢修裝拆和補償之用。
5）安裝后，須清除濾網前循環水管中的一切雜物，投運前，并作運行試驗。
六、定貨須知
1、需方提供安裝方案、接管通徑、原濾網圖紙復印件。
2、循環水流量設計值。
3、循環水中雜質含量居多的是何種雜質。
4、是否需要電控電動裝置。
|
